[인벤터] 여러가지 구속조건 사용하기(1) |일치 구속조건|동일선상 구속조건|동심 구속조건|

안녕하세요.

오늘은 인벤터 2D스케치 안의 기능인 구속조건에 대하여 포스팅해보려고 합니다.

여러가지 구속조건들을 사용해 보겠습니다.^^

인벤터 여러가지 구속조건 사용하기 - 일치 구속조건, 동일선상 구속조건, 동심 구속조건



1. 일치 구속조건

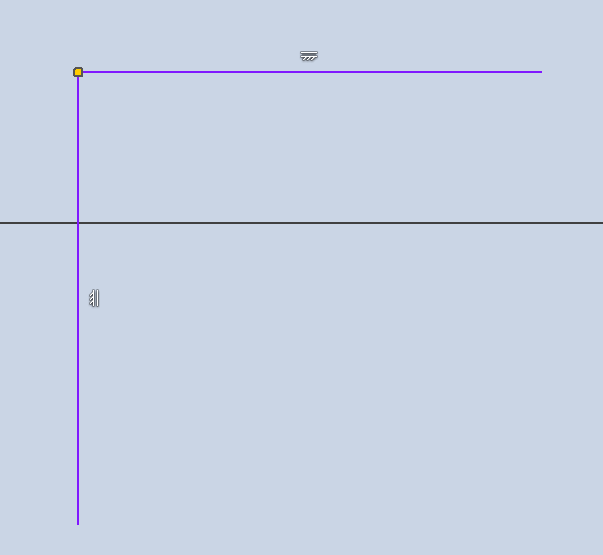

 일치 구속조건은 두 점, 또는 한 점과 하나의 선을 일치시킬 수 있는 구속조건입니다.(점과 곡선도 설정가능) 다음 사진에서의 두 점을 일치 구속조건을 클릭한 후 하나씩 클릭하면 다음과 같이 두 점이 일치되는 것을 확인할 수 있습니다. 두번째 그림에서의 노란색 점은 구속조건이 있음을 나타냅니다.



2. 동일선상 구속조건

 동일선상 구속조건은 두 선을 동일선상으로 옮겨올 수 있는 구속조건입니다. 다음 첫 번째 그림에서 보이는 두 선이 동일선상으로 오게해야 할 때 동일선상 구속조건을 클릭한 후 두 선을 클릭하면 두번째 그림과 같이 동일선상이 되는 것을 확인할 수 있습니다.



3. 동심구속조건

 동심구속조건은 두 원의 중심을 일치시킬 수 있는 구속조건입니다. 동심구속조건을 누른후 두 원(원호, 타원)을 클릭하면 다음 그림처럼 원의 중심이 같아지는 동심이 됩니다.
