인벤터 쉘, 리브 기능 이용하여 도시락 만들기

쉘, 리브 기능 이용하여 도시락 만들기



1. 평면도에 가로 세로 150의 정사각형을 만들어 줍니다.


2. 40만큼 돌출해 줍니다.

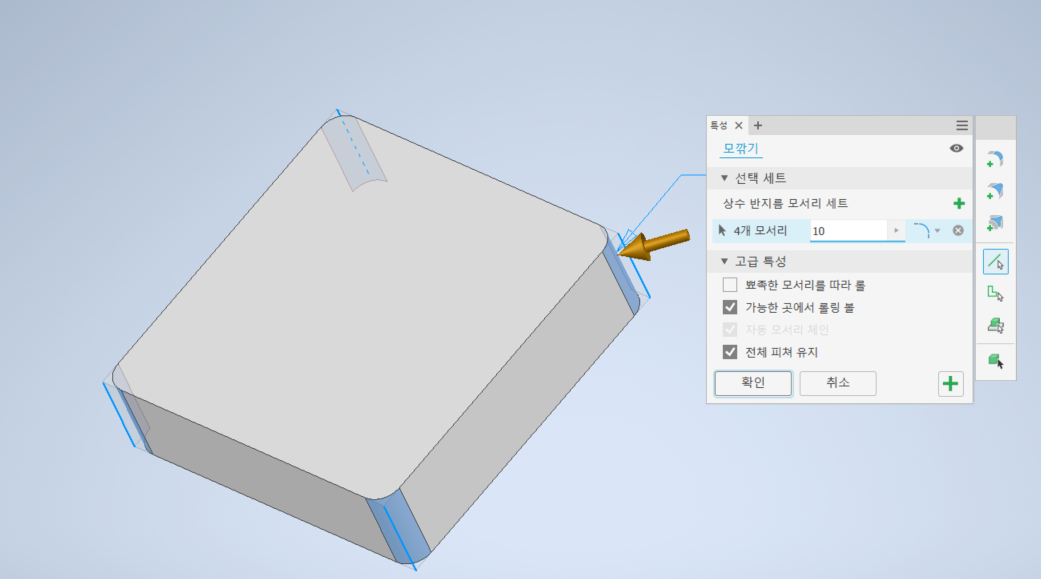

3. 네 모서리를 모깍기 10씩 해줍니다.


4. 3D모형에서 '쉘' 기능 클릭한 후 두께를 3으로 주고 지울 면이 윗면을 클릭해 줍니다.


5. 안쪽 모서리를 6만큼 모깍기 해 줍니다.


6. 도시락 통 윗면을 잡아 스케치 시작 해줍니다.


7. 가운데 간단하게 선을 하나 그어줍니다.


8. 3D모형 - 리브를 클릭합니다. 평면에 수직한 칸막이가 필요하기 때문에 '스케치 평면에 수직'을 클릭하고 두께를 3mm로 설정해줍니다.


9. 3D모형 - 직사각형 패턴 - 피쳐 클릭 -  리브1 클릭 - 방향(마우스 포이트 모양) 클릭, 방향 양방향(마우스 포인트 옆쪽에 있음) 클릭 - 가로 선 클릭 - 열 개수 3입력 - 간격 35 입력 - 확인


10. 같은 방식으로 가운데 또 칸막이를 하나 만들어주고자 합니다. 다시 도시락 윗면을 잡고 스케치 시작을 해준 후 가운데 선을 하나 그어줍니다.


11. 다시 한번 리브 기능 클릭 후 두께 3mm를 줍니다.


12. 다음과 같이 완성되었습니다. 디자인 예쁘게 수정하여 다시 한 번 만들어보세요^^



밥 넣을 곳이 좀 커야 하나?? 그럼 아래처럼 하면 되겠네요.


감사합니다.^^
