1.2 나사의 역학
사각나사인 경우
① 나사를 감아올릴 때(죌 때)
여기서 P : 나사를 돌리는 힘(kg)
N : 수직항력(kg)
N = Psinλ + Wcosλ
자유물체도에서 힘의 합은 0
Pcosλ - Wsinλ - μN = 0
Pcosλ - Wsinλ - μ(Psinλ + Wcosλ) = 0

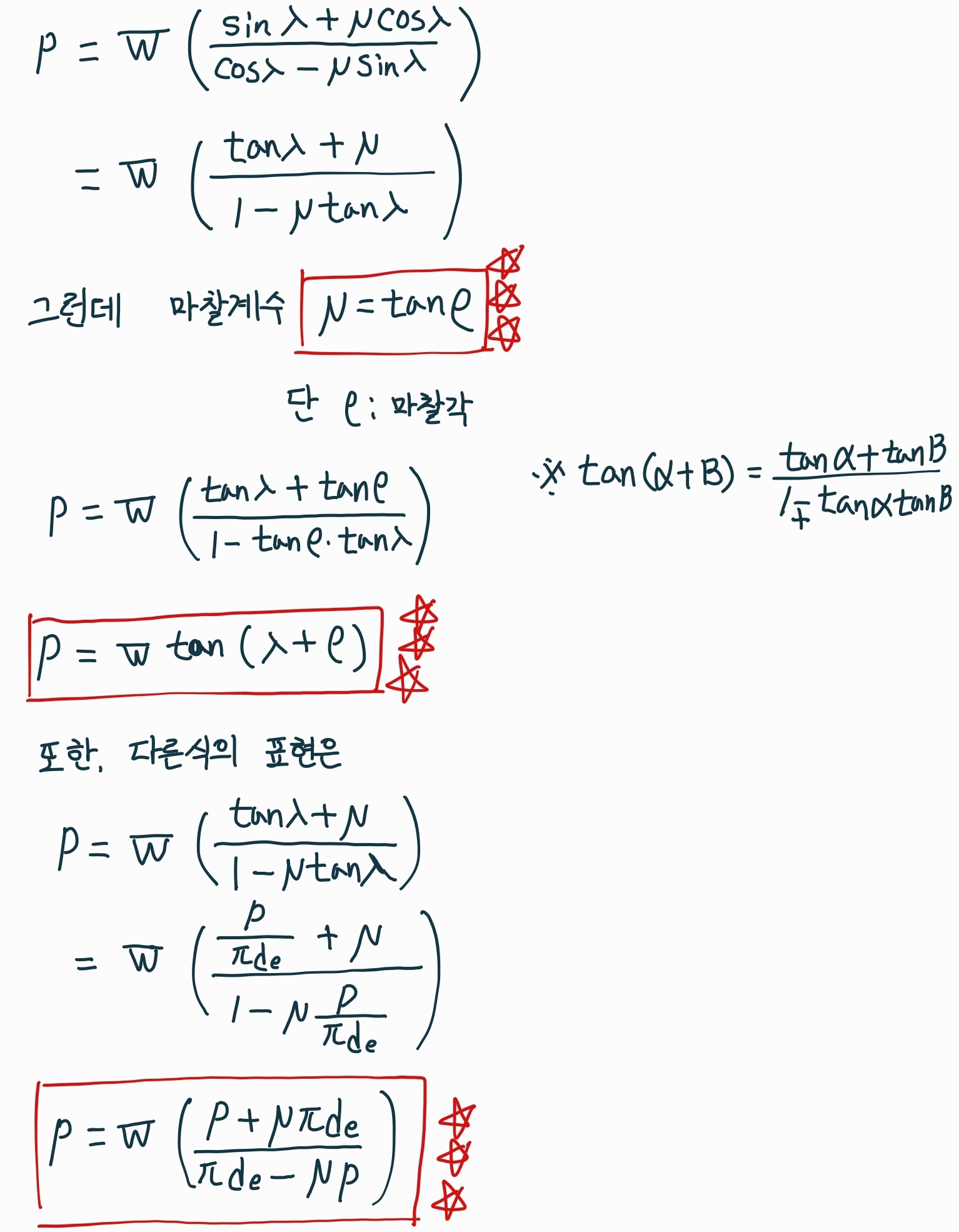

P(cosλ - μsinλ) = W(sinλ+μcosλ)
반응형

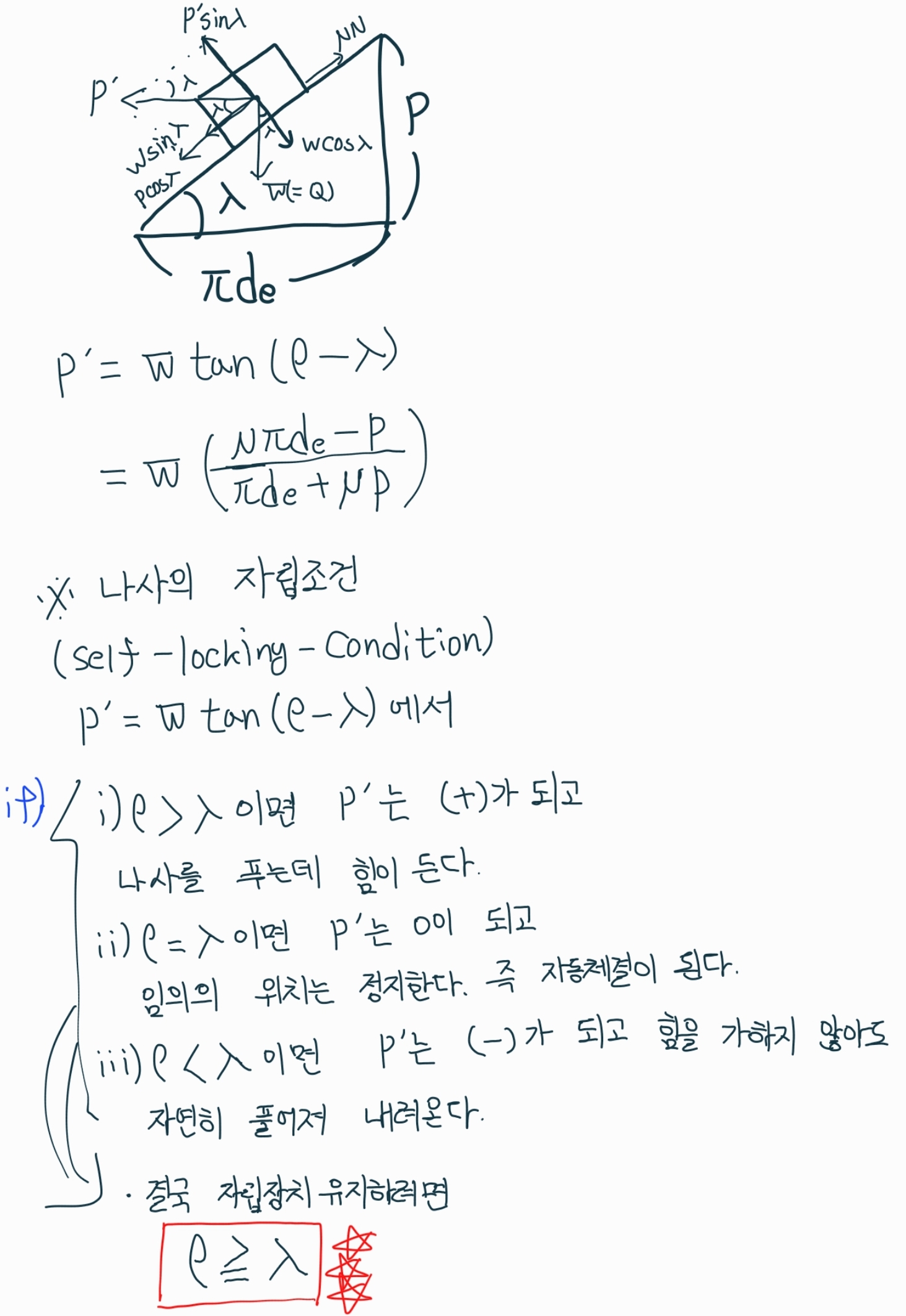

② 나사를 풀 때
