안녕하세요.

오늘은 인벤터의 구멍(Hole) 기능을 알려드리려고 합니다.^^

인벤터 구멍(Hole) 기능 이용하기

 구멍 기능은 말 그대로 구멍을 뚫는 기능입니다. 단순 구멍, 틈새 구멍, 탭 구멍 또는 테이퍼 탭 구멍을 작성하고, 스레드 유형(나사)을 포함 시킬 수 있습니다. 또한 카운터보어, 카운터 싱크 또는 접촉 공간 구멍을 작성할 수 있고, 구멍 치수의 공차를 지정할 수 있습니다.

1. 단순구멍 : 단순한 구멍. 적용되는 지름과 깊이로 구멍을 뚫습니다.

2. 틈새구멍 : 볼트를 선택하면 그에 맞는 지름과 깊이를 뚫습니다.

3. 탭구멍 : 구멍에 스레드(나사)를 적용하여 모델링합니다.

4. 테이퍼탭구멍 :테이퍼진 구멍에 스레드(나사)를 적용하여 모델링합니다.

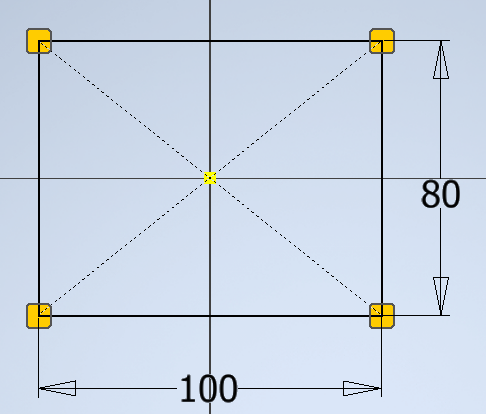

1. 100×80 사각형을 그립니다.

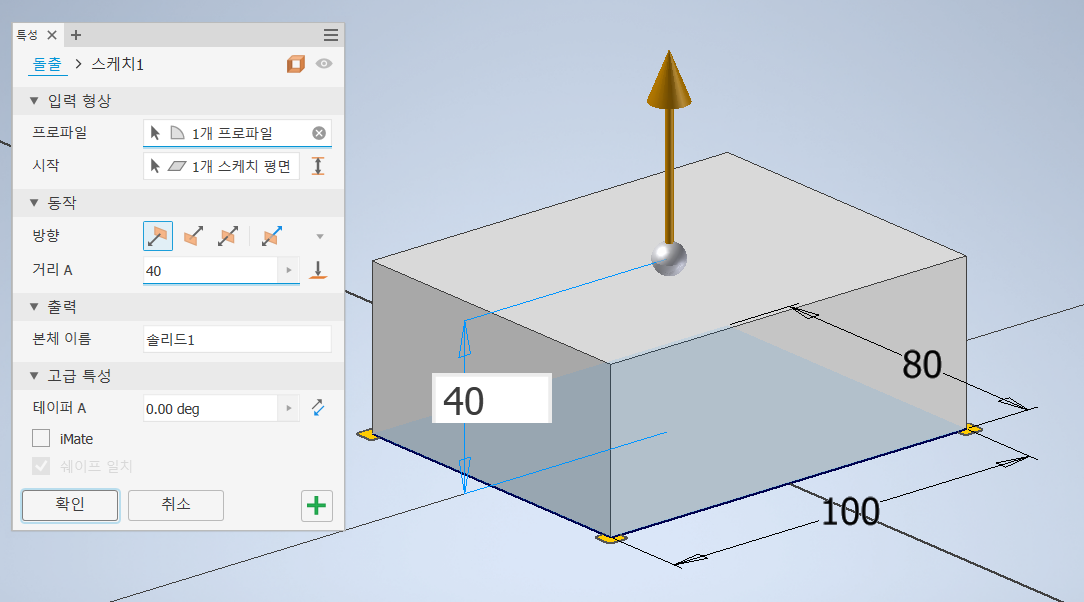

2. [3D모형] - [돌출] 을 클릭하여 거리를 40만큼 적용해 줍니다.

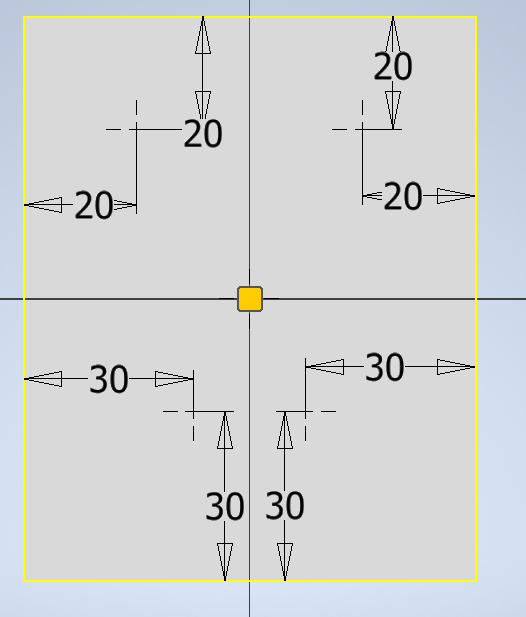

3. 위 평면에 스케치를 작성해주고 4곳에 [스케치] - [점]을 4곳에 찍어주고 치수를 설정해줍니다.

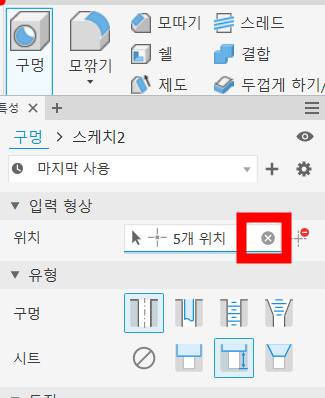

4. [3D모형] - [구멍]을 클릭해줍니다. 5개의 위치에 동일한 구멍이 생기지 않도록 '5개의 위치' 옆에 x표를 클릭해줍니다.

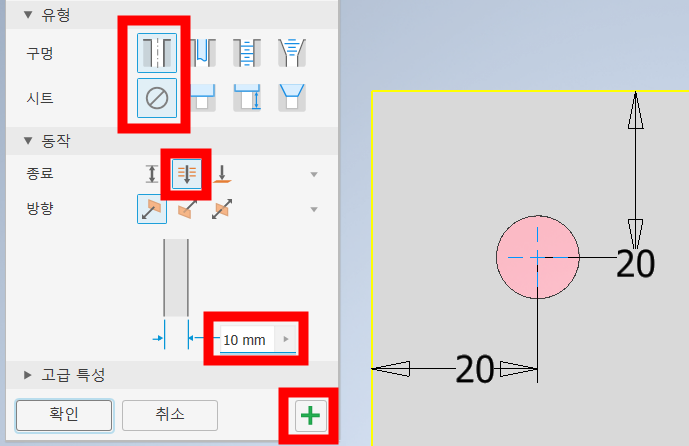

5. 왼쪽 상단의 구멍은 단순 구멍 관통을 해줍니다. 그 후에 하단의 +버튼을 클릭합니다.

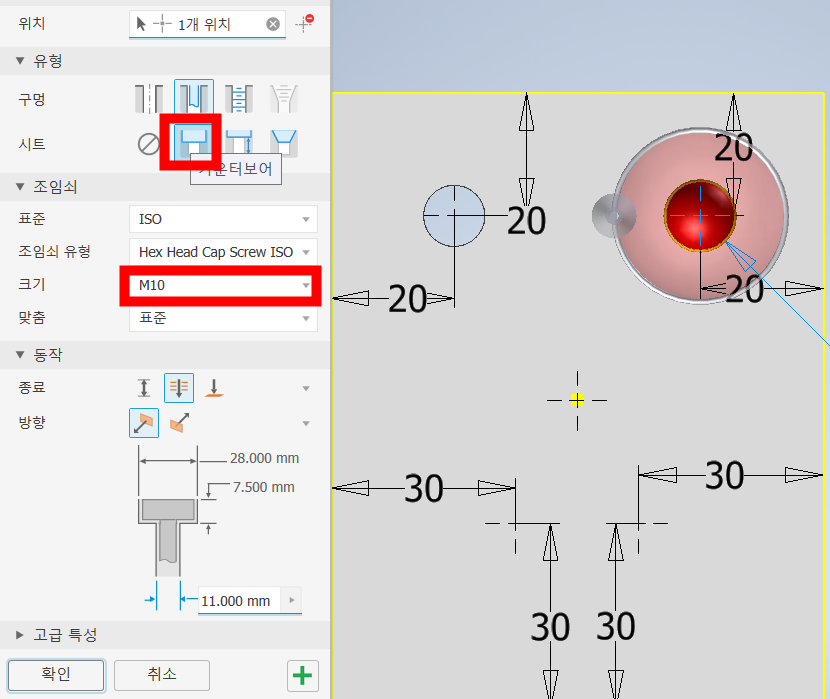

6. 오른쪽 상단의 구멍은 카운터 보어를 적용합니다.

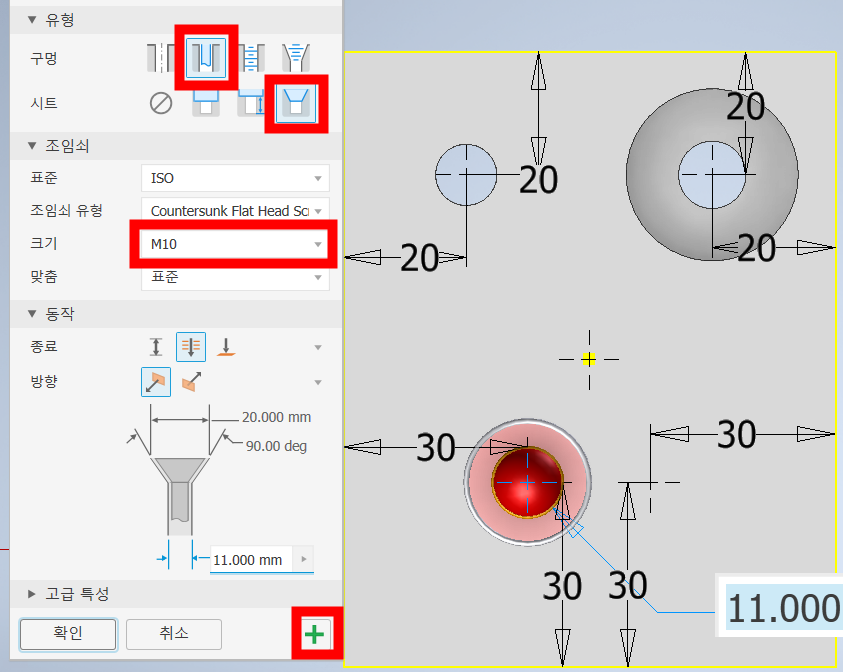

3. 좌측 하단은 카운터 싱크를 적용합니다.

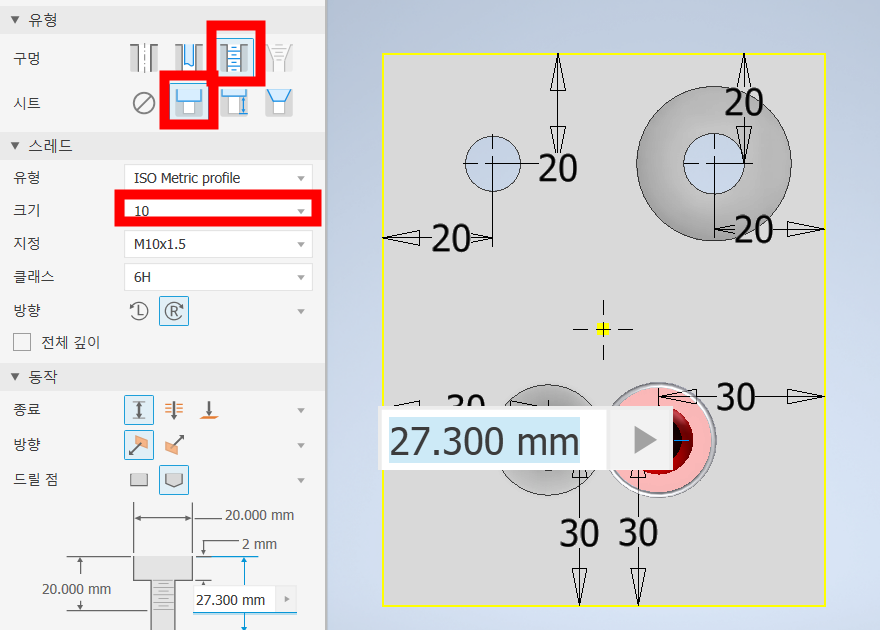

4. 우측 하단은 탭나사 + 카운터 보어를 설정합니다.

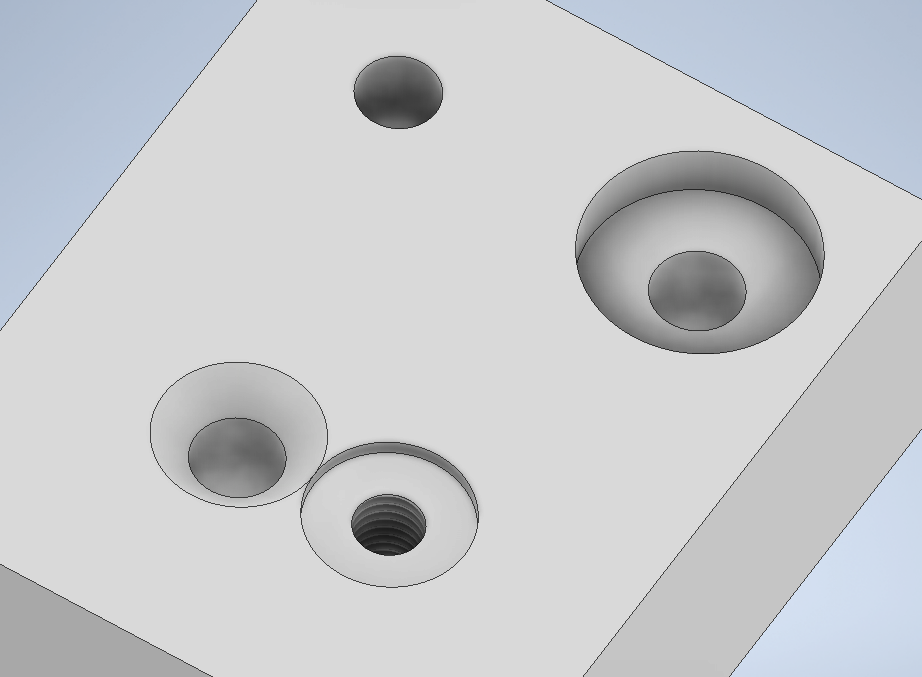

5. 그럼 다음과 같이 다른 형태의 구멍과 입구형태를 볼 수 있습니다.

사용용도에 따라 잘 적용해 보시기 바랍니다.

감사합니다.^^

안녕하세요. 오늘은 쉘기능에 대하서 알려드리려고 합니다.^^

예시를 들어 설명해보도록 하겠습니다.

1. 쉘 기능 이용하기

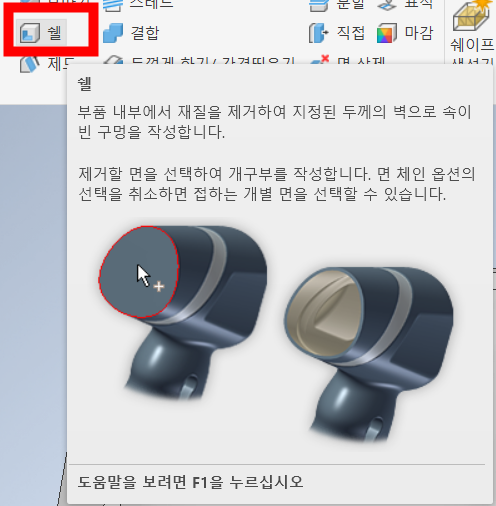

[3D모형]  탭에 있는 쉘 기능은 부품 내부에서 재질을 제거하여 지정된 두께의 벽으로 속이 빈 구멍을 만드는 기능입니다.

한번 사용해보도록 하겠습니다.

♣ 예시 1

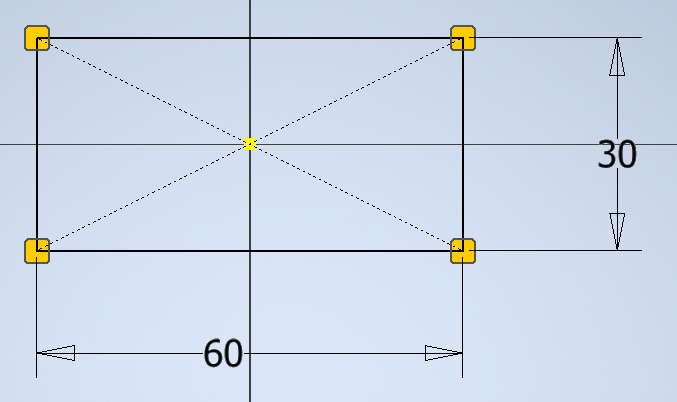

1. 60*30 의 직사각형을 그려줍니다.

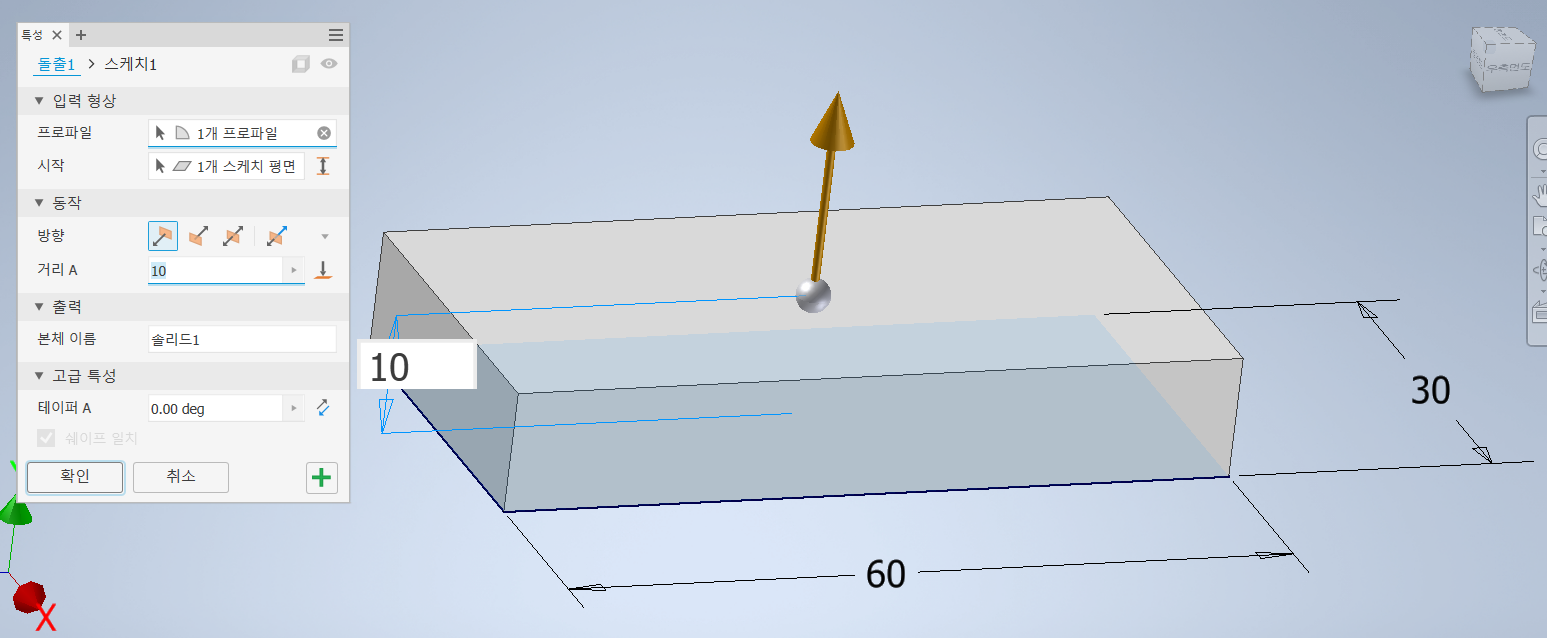

2. [3D 모형] - [돌출] 에서 거리를 10으로 주고 피쳐를 만들어줍니다.

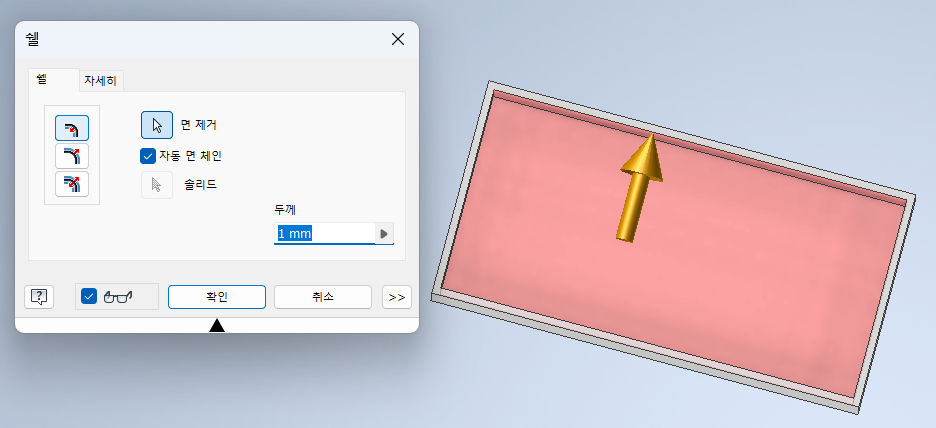

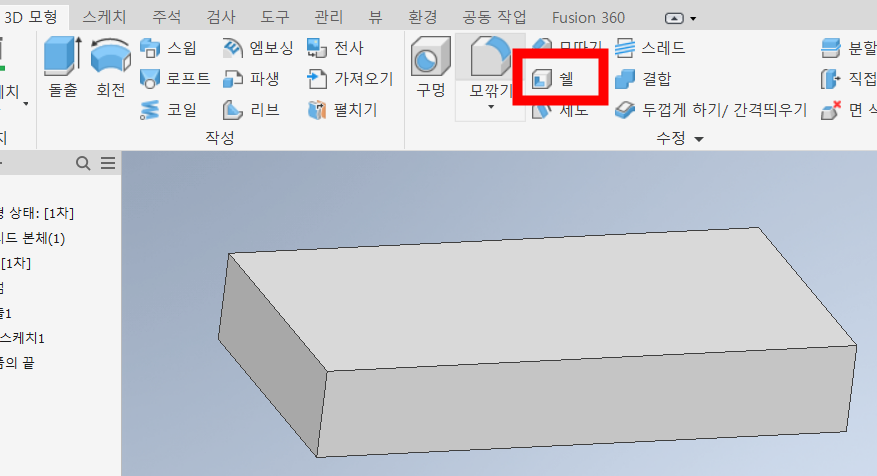

3. [3D모형] - [쉘]을 클릭해줍니다.

4. 두께 1mm가 설정된 상태에서 윗 면을 눌러주면 위, 아래, 좌, 우, 바닥 까지 1mm만 남기고 모든 면을 제거해줍니다.

그러나 위의 기능은 돌출로도 가능했죠? 좀 더 유용하게 한 번 사용해보겠습니다.

♣ 예시 2

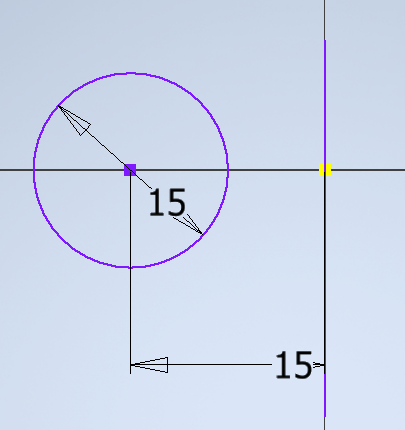

1. 정면도에 지름 15mm 원을 그리고 원의 중심에서 15mm 떨어진 곳에 선을 하나 그어주겠습니다.

2. [3D모형] - [회전]을 클릭해줍니다. 프로파일은 원을 축은 선을 잡아주고 각도를 180도로 설정해주고 확인을 눌러줍니다.

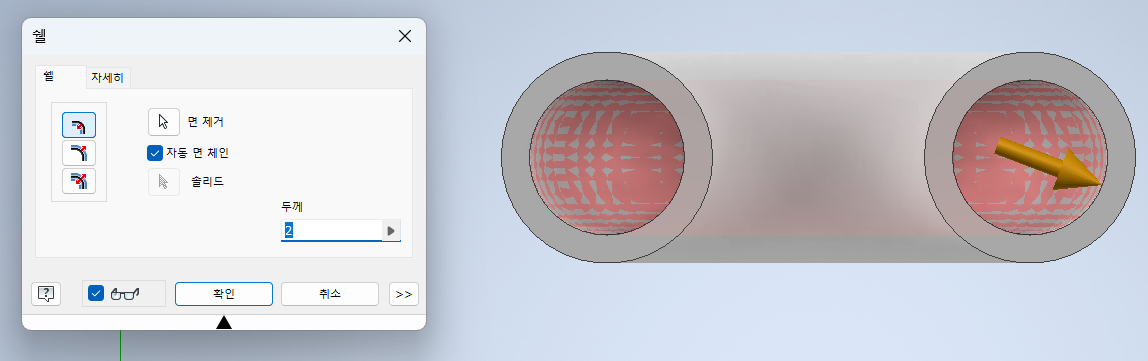

3. [3D모형] - [쉘]을 클릭합니다. 양 끝 원을 클릭해주면 다음과 같이 양쪽이 뚫린 배관을 만들 수 있습니다.

위와 같이 쉘 기능을 이용하면 훨씬 다양한 형태들을 만들 수 있겠죠?

융요한 기능 잘 사용해 보시기 바랍니다.

감사합니다.^^

안녕하세요

오늘은 로프트 기능을 사용하는 방법에 대하여 알려드리고자 합니다.

예시를 들어 설명해보겠습니다.

로프트 기능 사용하기

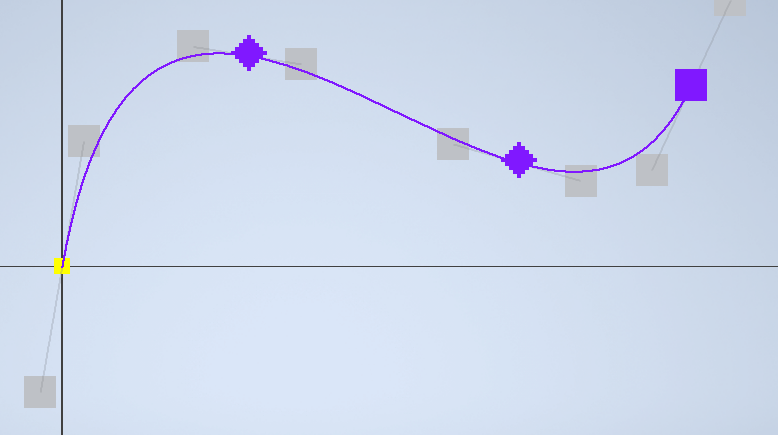

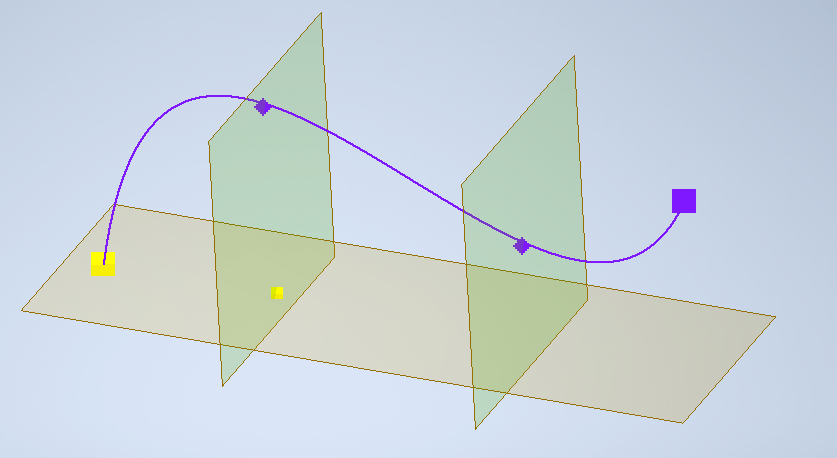

1. 우측면도에서 스플라인을 이용하여 곡선을 그려보겠습니다.

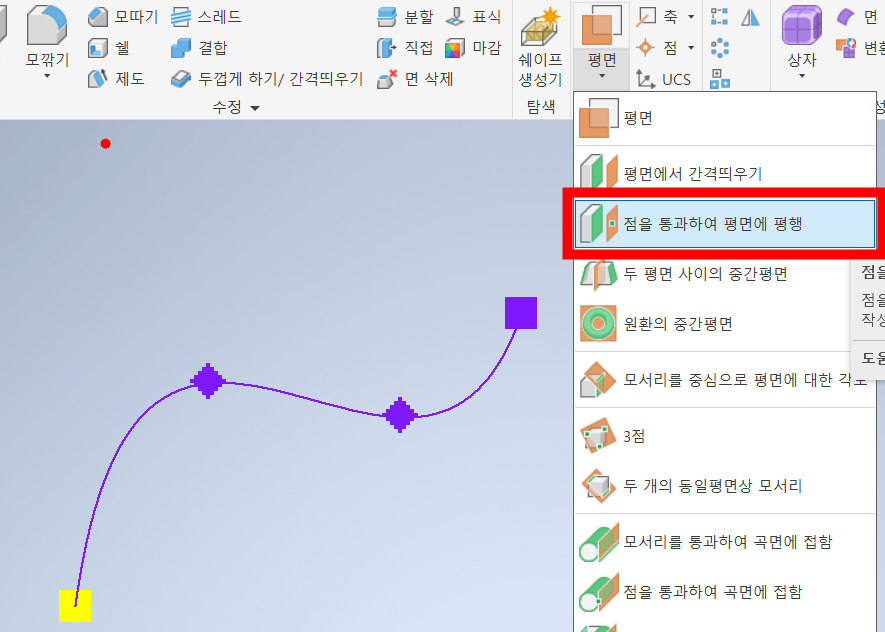

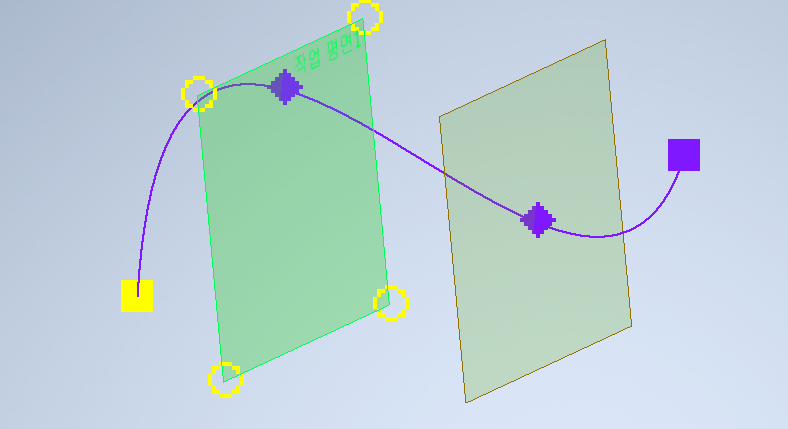

2. 스플라인이 찍혀진 점에 평면을 만들어줍니다. 스케치 마무리 - 3D 모형 챕터 - 평면 -> 점을 통과하여 평면에 평행을 클릭해 줍니다.

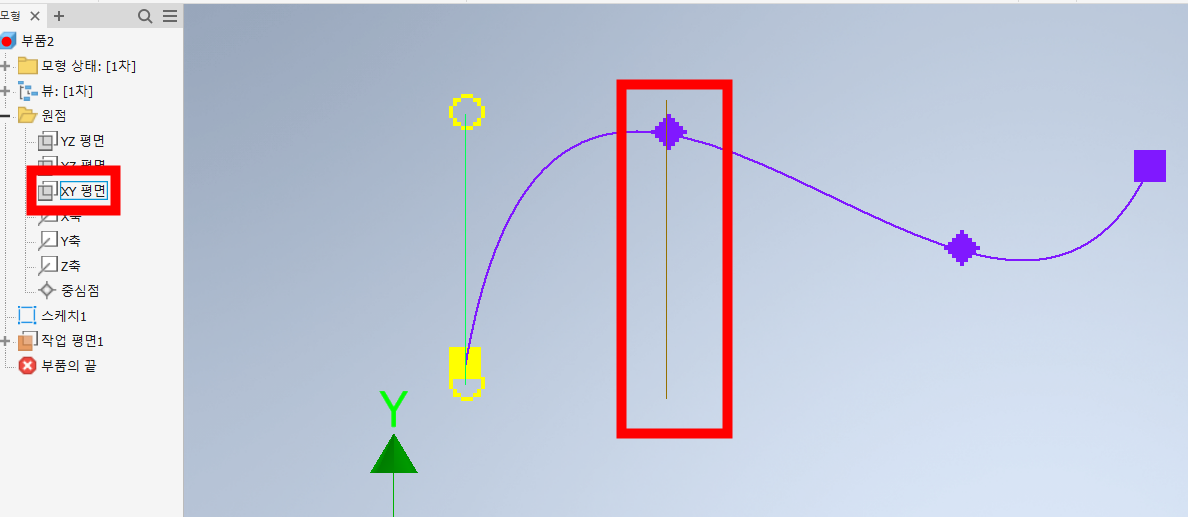

3. 평면을 만들고자 하는 점과 스케치 할 면과 평행한 면(처음에 우측면도에 그림을 그렸다면 XY평면)을 클릭해주면 그 점을 포함한 평면이 만들어지는 것을 볼 수 있습니다.

4, 1번째 점이 바닥과 닿는 평면(XZ평면 그 자체이기 때문에 안그려도 됨), 3번째 점을 포함한 평면도 만들어 줍니다.

5. 만든 면에 스케치 시작을 해줍니다. 스케치 하는 중에 두번째 작업평면이 방해가 되신다면 작업평면2에 우측마우스 - 가시성을 클릭해 주면 잠시 안보이게 할 수 있습니다.

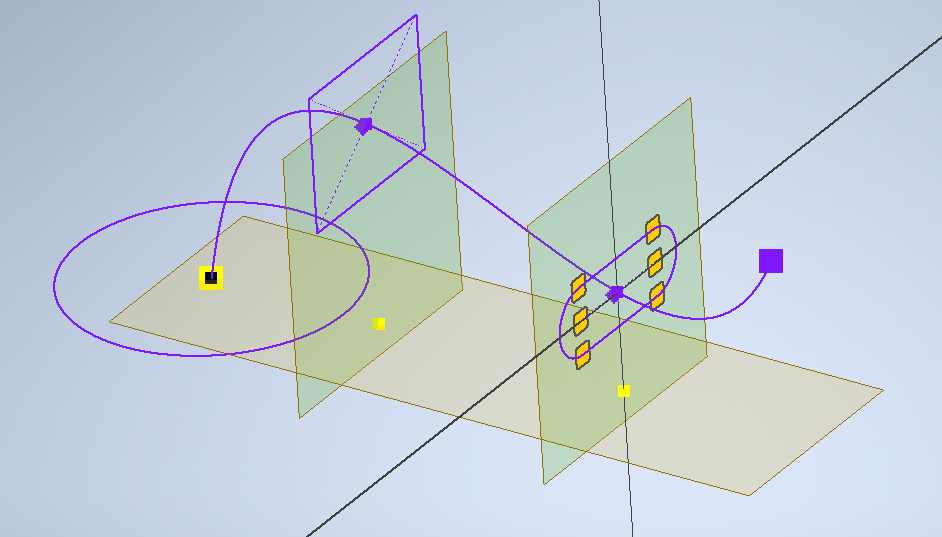

6. 첫번째 점이 있는 평면에는 원을, 두번째 점이 있는 평면에는 사각형을 세번째 점이 있는 평면에는 슬롯을 그려주었습니다.

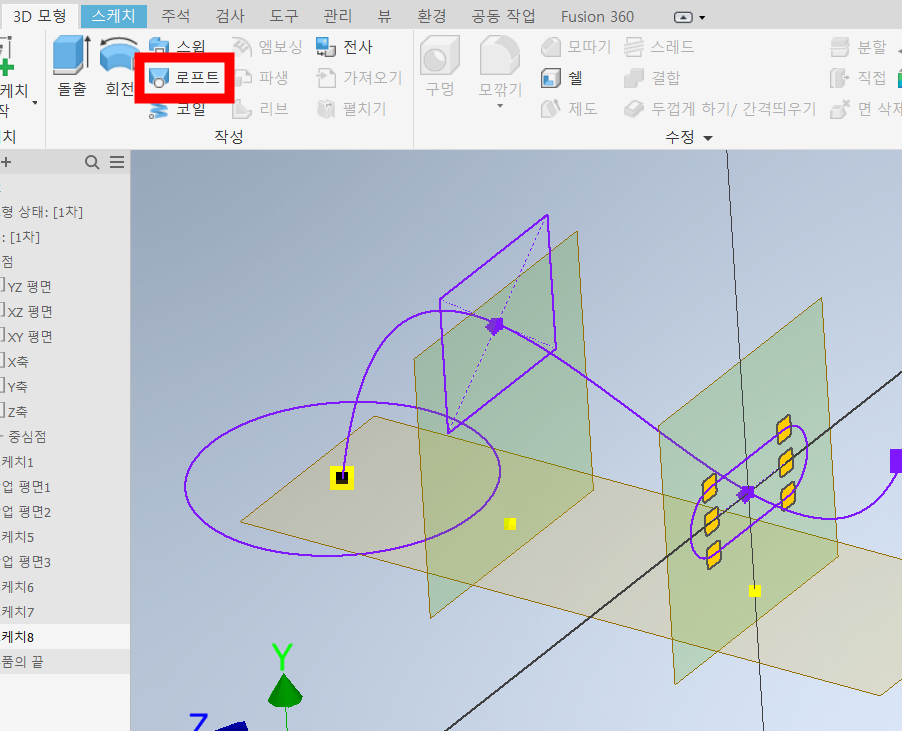

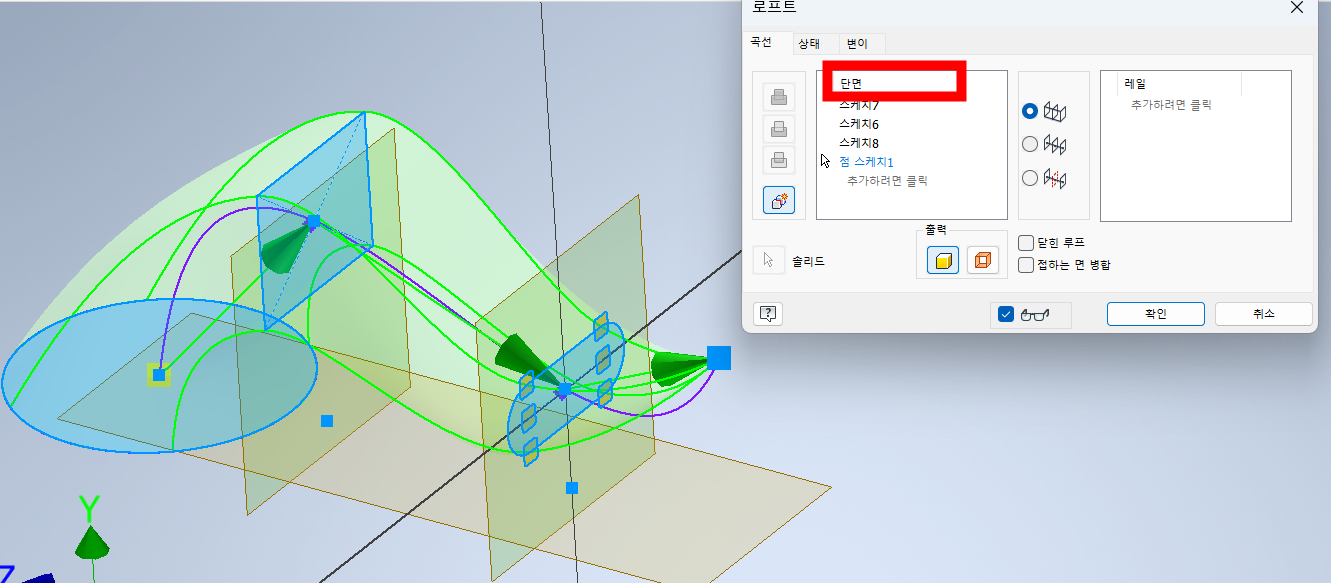

7. 3D모형 - 로프트를 클릭합니다.

8. 단면을 눌러준후 첫번째 점의 도형, 두번째 점의 도형, 세번째 점의 도형, 마지막 점을 클릭해 줍니다.

9. 만들어졌던 작업평면에 우측마우스 버튼 - 가시성 을 클릭하여 안보이게 해주면 다음과 같이 제품만 남게 됩니다.

로프트의 기능을 사용해 보았습니다.

도움이 되셨나요? 도움이 되셨으면 좋겠네요.

감사합니다.

#인벤터 로프트, #인벤터 로프트 기능, #인벤터 곡면 평면, # 인벤터 곡면 돌출, #인벤터 곡면 도형, #인벤터 점끼리 잇는 방법, #인벤터 가시성, #인벤터 평면 안보이게, #인벤터 선끼리 잇기, #인벤터 자동 도형 만들기, #인벤터, #솔리드웍스, #3D모델링, #곡면 도형 만들기, #인벤터 기능들, #인벤터 기초, #인벤터 기초 기능, #인벤터 기초 강의, #인벤터 기본 기능

안녕하세요^^

인벤터 글씨 크기가 너무 작다고 느껴져서 글씨 크기를 키우고 싶을 때가 있는데요.

인벤터 글씨 크기는 어떻게 변경하는지 설명 드리겠습니다.

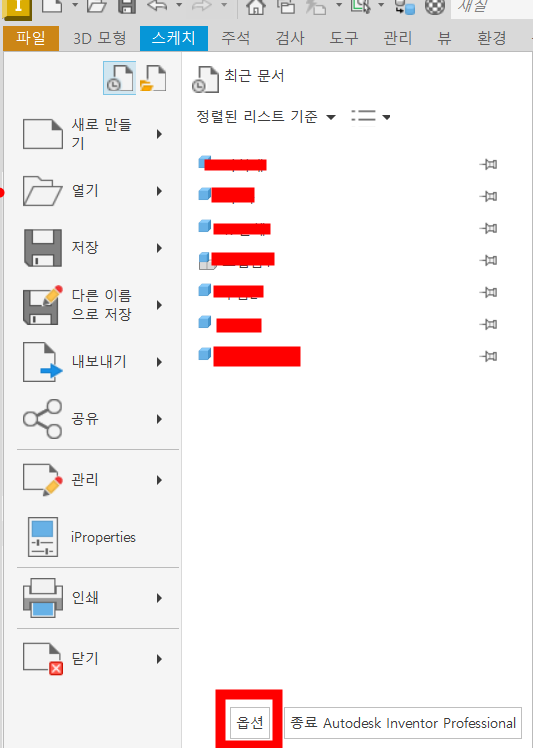

1.  인벤터 좌측 상단의 파일 - 옵션을 클릭합니다.

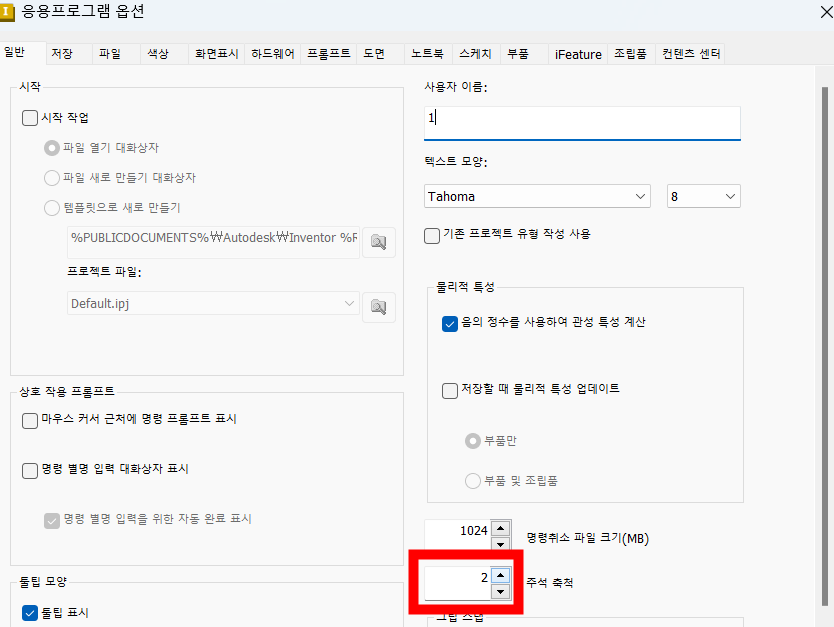

2. 일반 - 주석에서 숫자의 크기를 키워주면 도면의 치수 등의 크기를 키울 수 있습니다.

3. 다음은 주석을 4정도로 키웠을 때의 크기입니다. 이 정도면 작진 않겠죠?

도움이 되셨다면 좋겠네요.

감사합니다.^^

#인벤터 치수 키우기, # 인벤터 치수 크기, # 인벤터 글자 크기, #인벤터 치수 크기 키우기, #인벤터 치수 설정, #인벤터 도면 치수 크기, # 인벤터 도면 치수 글자 크기, # 인벤터 도면 치수 표시, #인벤터, #인벤터 크기 조정, #인벤터 치수 단위, #인벤터 치수 표시, #인벤터 도면 치수 정렬, #인벤터 도면 자동치수 기입, #인벤터 텍스 크기, #인벤터 글자 크기

안녕하세요.

인벤터를 하다 보면 스케치하고 피쳐 만들고 스케치하고 피쳐 만들고 하는 과정이 번거롭게 느껴질 때가 있습니다.

그래서 인벤터에는 스케치를 재사용하여 피쳐를 형성할 수 있는 기능이 있습니다.

스케치 공유기능입니다. 스케치 공유 방법에 대해서 예시를 들어 설명해 보겠습니다.

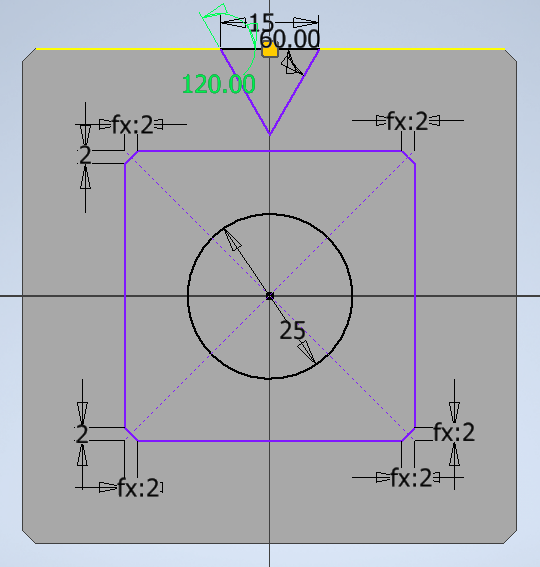

1. 스케치를 한 도면에 다 그려줍니다.

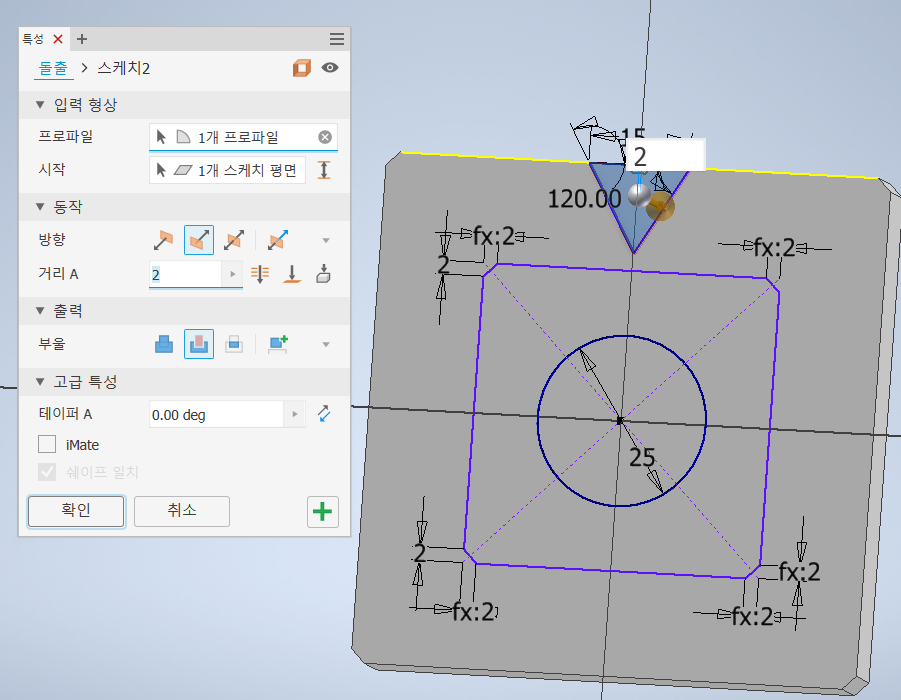

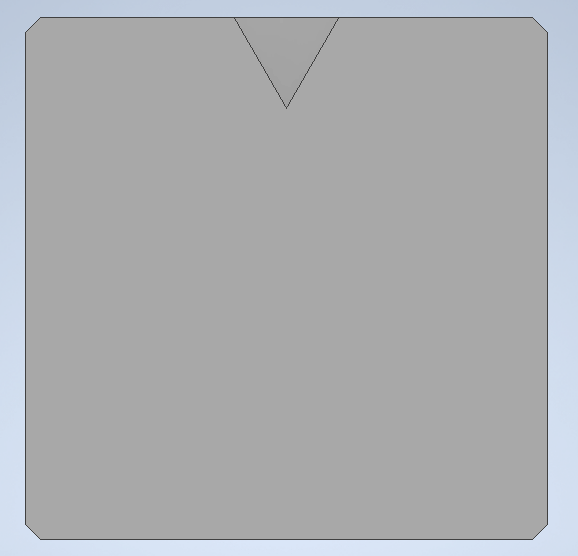

2. 삼각형을 돌출로 2만큼 파주었습니다.

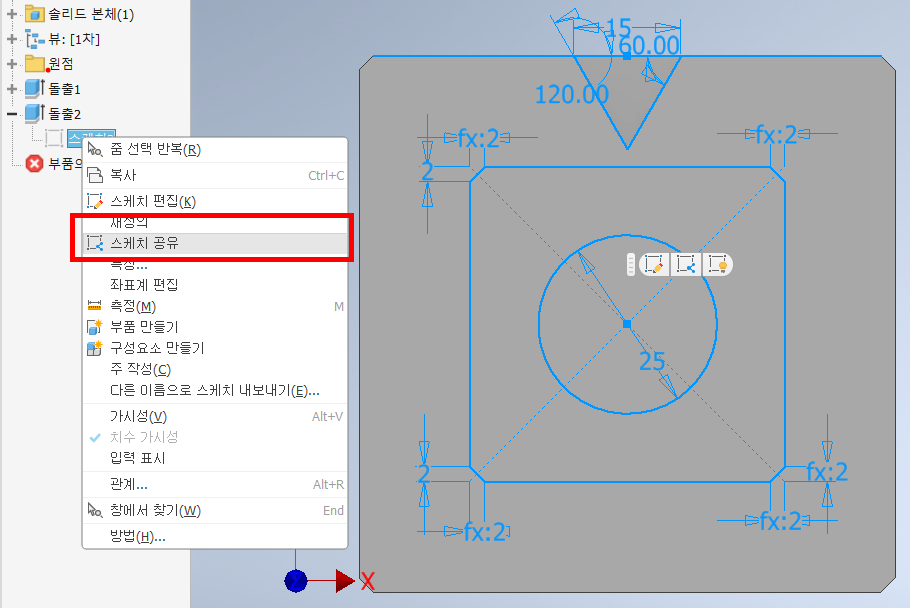

3. 스케치를 다시 그려줄 필요 없이 마지막으로 그린 스케치에 우측 마우스를 클릭하여 스케치 공유를 클릭해 줍니다.

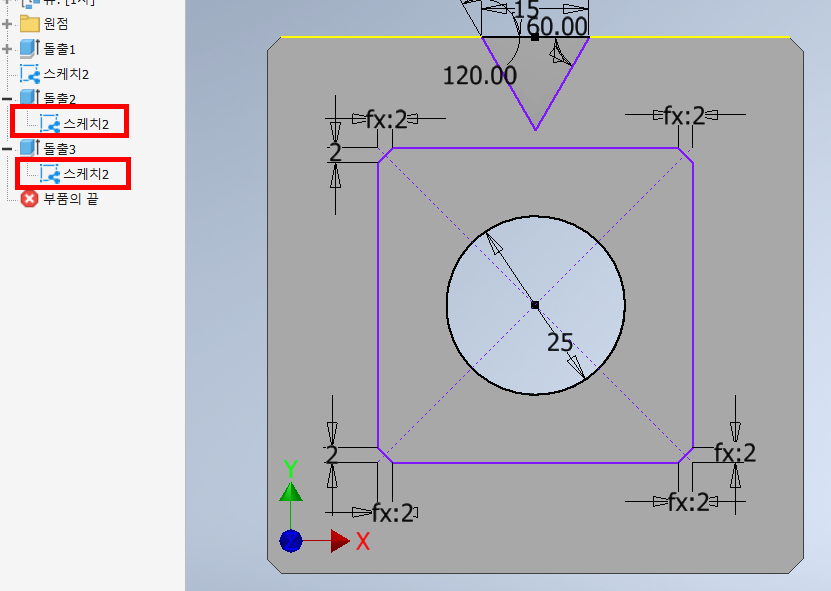

3. 방금 그린 스케치2 항목은 제일 위로 올라가게 됩니다. 가운데 원형을 관통해 보겠습니다. 그럼 가운데 원통은 관통됩니다. 관통으로 돌출3이 생기지만 그 하위항목에는 돌출2에서와 같이 스케치2가 들어가 있습니다.

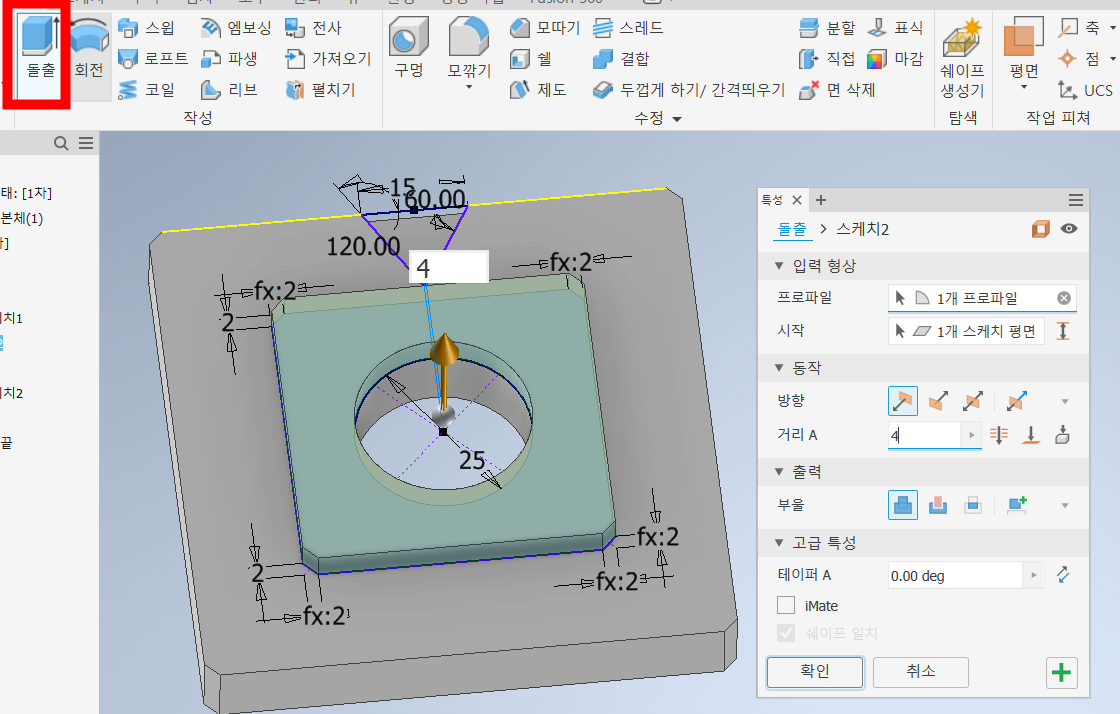

4. 스케치 공유를 한 번 클릭하시면 피쳐 작업이 끝나더라도 다시 스케치 공유를 누를 필요없이 그 스케치 안에 있는 요소들을 3D모형 작업 할 수 있습니다. 바로 돌출 누르고 가운데 사각형을 위로 돌출 시키겠습니다.

작업을 좀 더 수월하게 할 수 있는 방법이 되겠죠?

도움이 되셨으면 좋겠네요.

#인벤터, #인벤터 스케치 공유, #인벤터 스케치 재사용, #안밴토 스케치 다시 사용하는 법, #인벤터 스케치 하나로 여러번, # 인벤터 하나의 스케치로 피쳐 여러개 만들기, #인벤터 스케치, #인벤터 스케치 재사용 방법, #하나의 스케치로 여러개의 피쳐 생성, #인벤터 스케치 재사용하기, #솔리드웍스, #솔리드웍스 스케치 공유, #솔리드웍스 스케치 하나로 여러개의 피쳐 생성

안녕하세요.

오늘은 인벤터 2D스케치 안의 기능인 구속조건에 대하여 포스팅해보려고 합니다.

여러가지 구속조건들을 사용해 보겠습니다.^^

인벤터 여러가지 구속조건 사용하기 - 일치 구속조건, 동일선상 구속조건, 동심 구속조건

1. 일치 구속조건

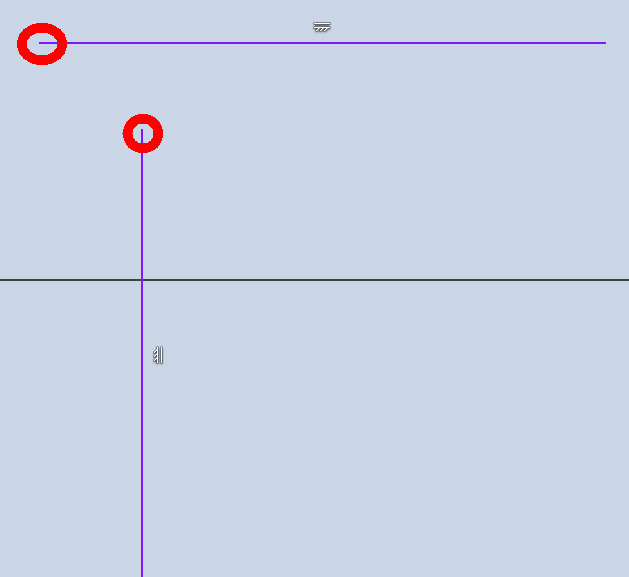

 일치 구속조건은 두 점, 또는 한 점과 하나의 선을 일치시킬 수 있는 구속조건입니다.(점과 곡선도 설정가능) 다음 사진에서의 두 점을 일치 구속조건을 클릭한 후 하나씩 클릭하면 다음과 같이 두 점이 일치되는 것을 확인할 수 있습니다. 두번째 그림에서의 노란색 점은 구속조건이 있음을 나타냅니다.

2. 동일선상 구속조건

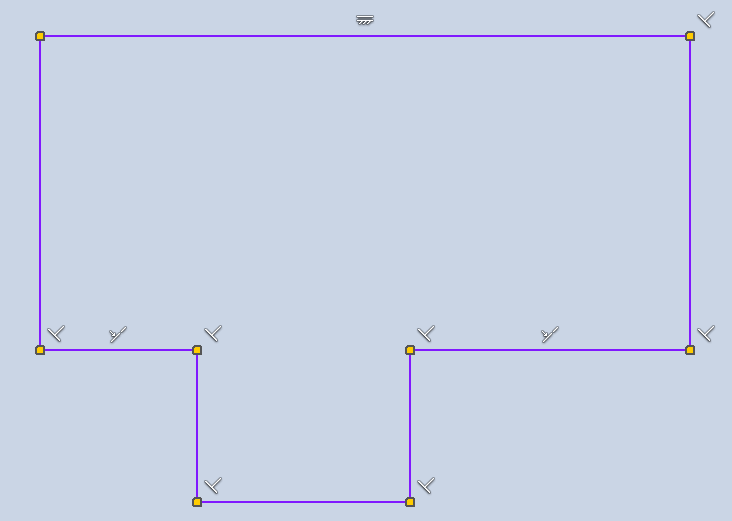

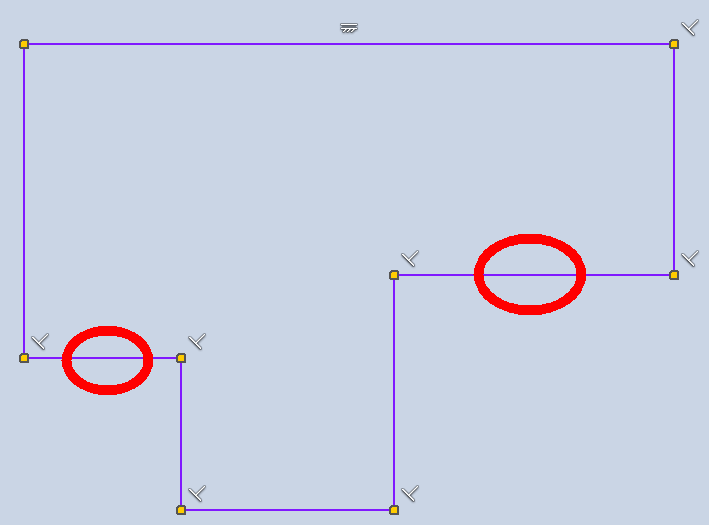

 동일선상 구속조건은 두 선을 동일선상으로 옮겨올 수 있는 구속조건입니다. 다음 첫 번째 그림에서 보이는 두 선이 동일선상으로 오게해야 할 때 동일선상 구속조건을 클릭한 후 두 선을 클릭하면 두번째 그림과 같이 동일선상이 되는 것을 확인할 수 있습니다.

3. 동심구속조건

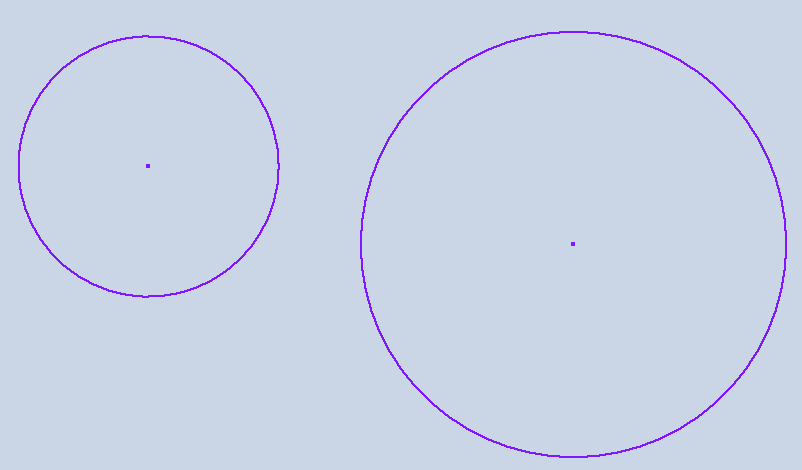

 동심구속조건은 두 원의 중심을 일치시킬 수 있는 구속조건입니다. 동심구속조건을 누른후 두 원(원호, 타원)을 클릭하면 다음 그림처럼 원의 중심이 같아지는 동심이 됩니다.

안녕하세요 정보꾼입니다.

오늘은 인벤터에서 inch단위를 mm로 변경하는 방법에 대해서 포스팅하려고 합니다.

간단하니 잘 봐주세요^^

인벤터 단위 변경하는 방법

 1) 일시적 변경하는 법

일시적으로 inch단위를 mm로 변경하는 방법입니다.

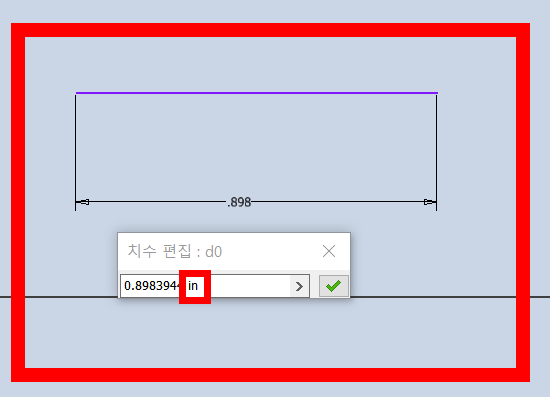

  1) 다음과 같이 inch로 뜨는 경우 도구 탭 - 문서설정으로 들어갑니다.

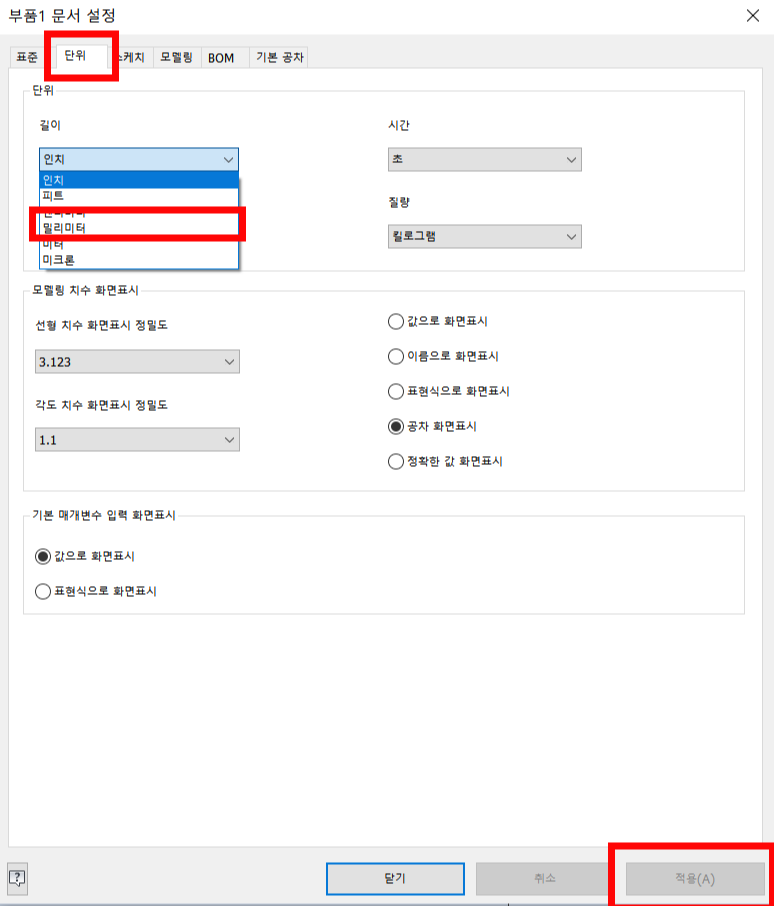

 2) 문서설정의 단위 탭으로 들어가서 인치가 아닌 밀리미터를 설정해 줍니다.

 3) 적용하면 바로 인치단위가 미리미터 단위로 변경되어 있는 것을 확인할 수 있습니다.

 2. 항상 미리미터로 사용할 수 있도록 변경해 놓는 방법

 우리가 보통 인벤터를 사용할 때 단위를 한 가지로 사용하는 경우가 대부분이기 때문에 아예 미리미터 단위로 설정해 둘 수가 있습니다.

 1) 시작하기 탭에서 홈을 클릭합니다.

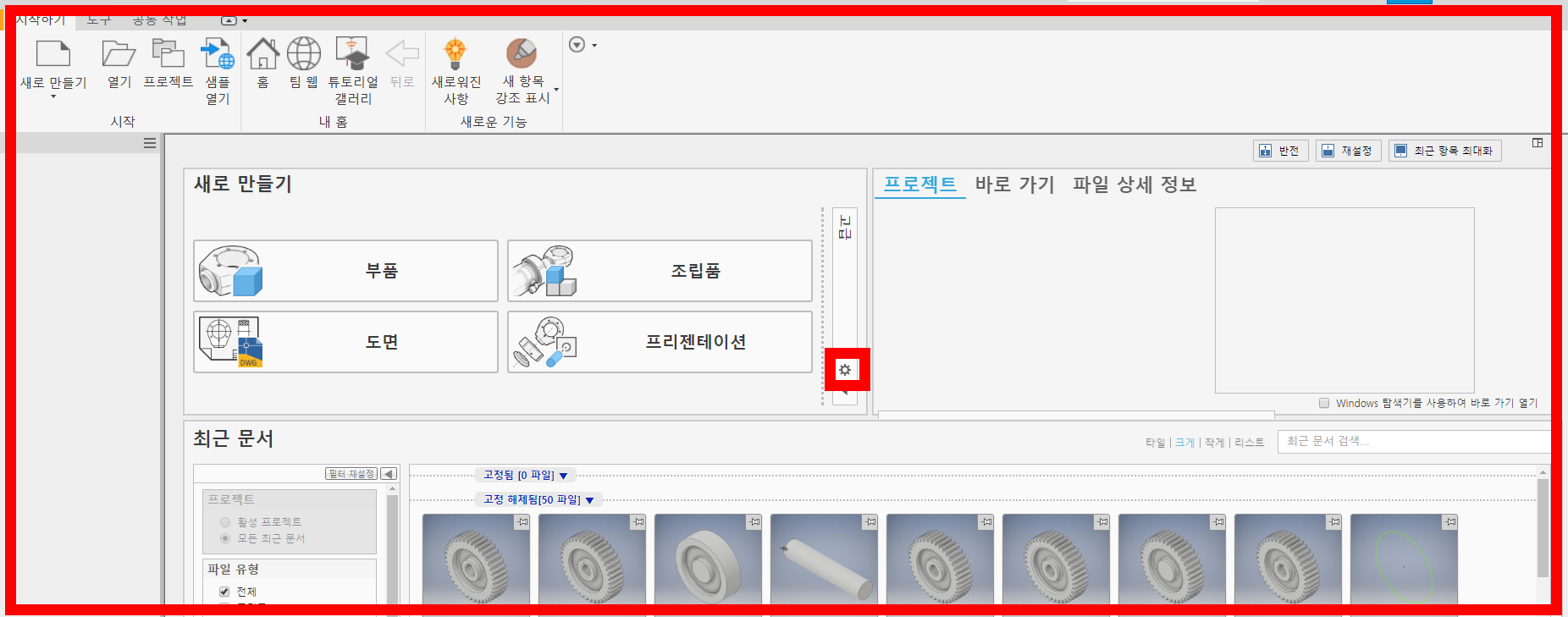

 2) 홈을 클릭하면 다음과 같이 처음 들어올 때 나오는 화면이 뜨는데요. 가운데 있는 톱니바퀴 모양을 클릭합니다.

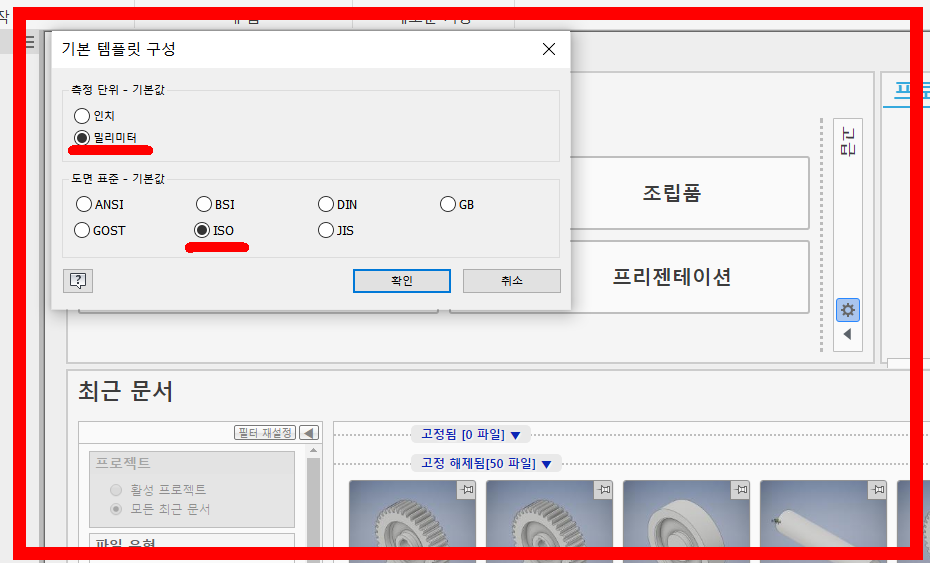

 3) 톱니바퀴 모양을 누르면 다음과 같은 창이 뜹니다. 설정을 측정단위를 밀리미터로 도면 표준을 ISO로 설정해 주시면 됩니다.^^

 안녕하세요.

오늘은 인벤터에서 대각선 치수를 기입하는 방법에 대하여 포스팅 하려고 합니다.

간단하니 잘 봐주세요^^

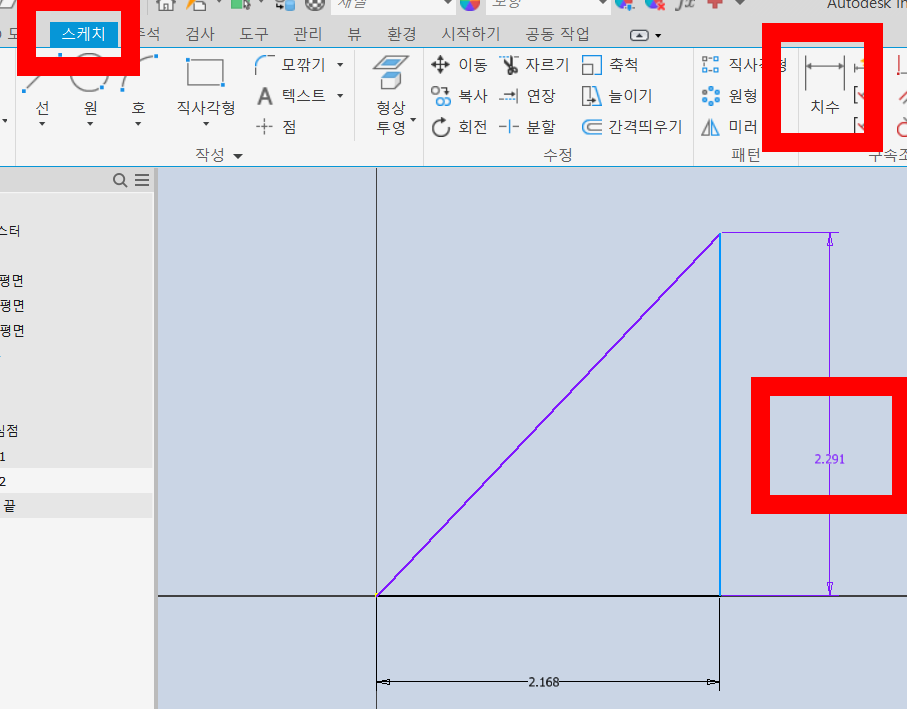

1. 스케치 탭 - 치수 클릭

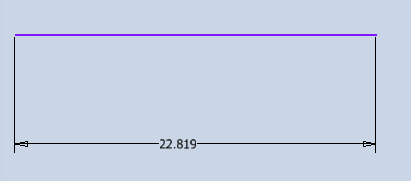

 스케치 탭에서 치수를 클릭한 후 선을 클릭 또는 두 점을 클릭하면 치수를 기입할 수 있습니다. 그렇지만 수평 또는 수직의 치수만 기입할 수 가 있죠. 대각선 치수 기입이 안됩니다.

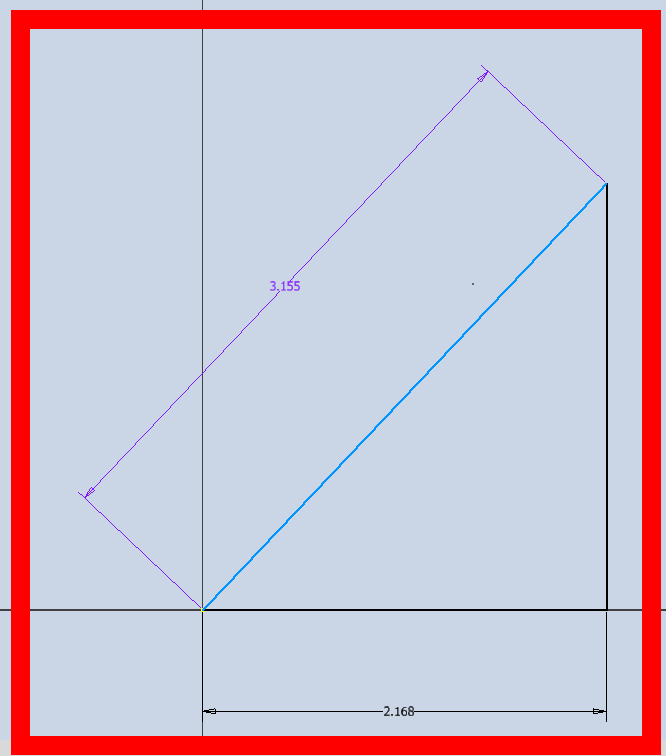

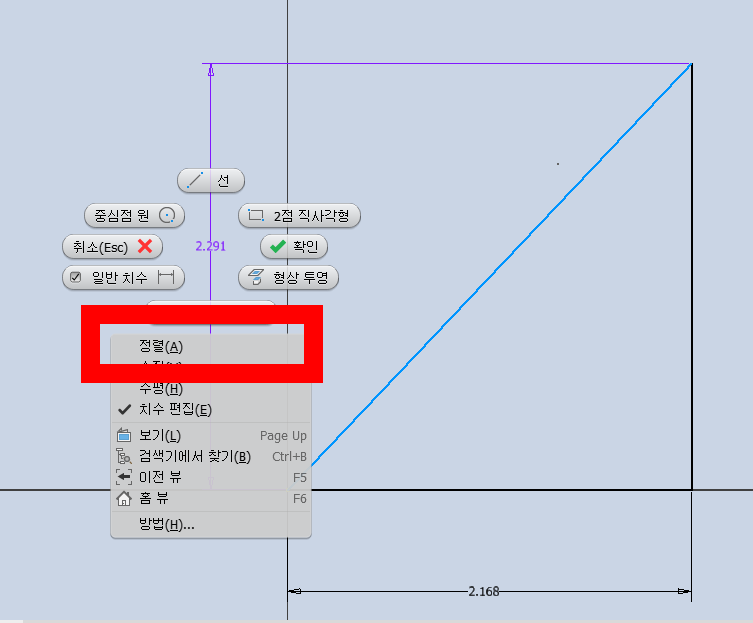

2. 선을 클릭한 후 오른쪽 마우스 클릭 - 정렬항목 클릭

 대각선 치수를 입력할 때는 똑같이 치수를 누른 후 대각선을 클릭(또는 양 끝 두점을 클릭) 한 후 오른쪽 마우스를 클릭합니다. 그러면 정렬이라는 항목이 나오고 이것을 누르면 치수가 대각선으로 변경됩니다.

3. 다른 방법 - 치수 클릭 - 선 클릭 - 선을 한 번 더 클릭(더블클릭처럼 빠르게 누르면 안됨)

 다른 방법으로는 오른쪽 마우스 정렬을 누를 필요도 없이 선을 클릭한 후 잠시 후 다시 한번 클릭하면 됩니다. 너무 빠르게 누르면 안되고 조금 기다렸다가 다시 한 번 클릭해 주면 됩니다.
